1 پورت RF AGC Wdm FTTH F601C CATV مینی نود گیرنده نوری

1 بندر تبدیل گره گیرنده اپتیکال کوچک RF AGC WDM FTTH CATV

توضیحات تولید

WOR-1000W سبکگیرنده فیبر نورییک گره کوچک نوری مبتنی بر خانه است که هدف نهایی توسعه دسترسی نوری است و برای دسترسی کاربران شبکه فیبر نوری FTTH (فیبر به خانه) مناسب است.آنالوگ یا دیجیتال به خانه می تواند با ONU یا EOC استفاده شود تا بازی سه گانه را به دست آورد.

دسترسی فایبر به خانه (FTTH) به باند پهن هدف نهایی توسعه است.WOR-1000Wگیرنده نوری محصولات پایانی هدف برای این هدف است.WOR-1000Wدستگاه از تکنولوژی WDM جداسازی بالا برای جدا کردن سیگنال CATV و ONU استفاده می کند. علاوه بر این، همچنین از تکنیک دریافت قدرت نوری کم و کنترل RF-AGC استفاده می کند.که می تواند نیاز به دریافت CATV ≤-18dBm برای FTTH را برآورده کند. شاخص نظارت بر دریافت قدرت نوری LED (≥-15dBm) بر روی صفحه ارائه شده است و از خروجی RF به طور مداوم پشتیبانی می کند ، راحتی استفاده از مشتریان ،که تجهیزات گیرنده ایده آل برای FTTH است.

ویژگی محصول

*WOR-1000Wاین رابط ورودی از سیگنال نوری است، در دسترسی نوری باید پاک کردن APC بالا با الکل ، از هم تراز آداپتور دهان غرق، فیبر دهان راه رفتن لینک.

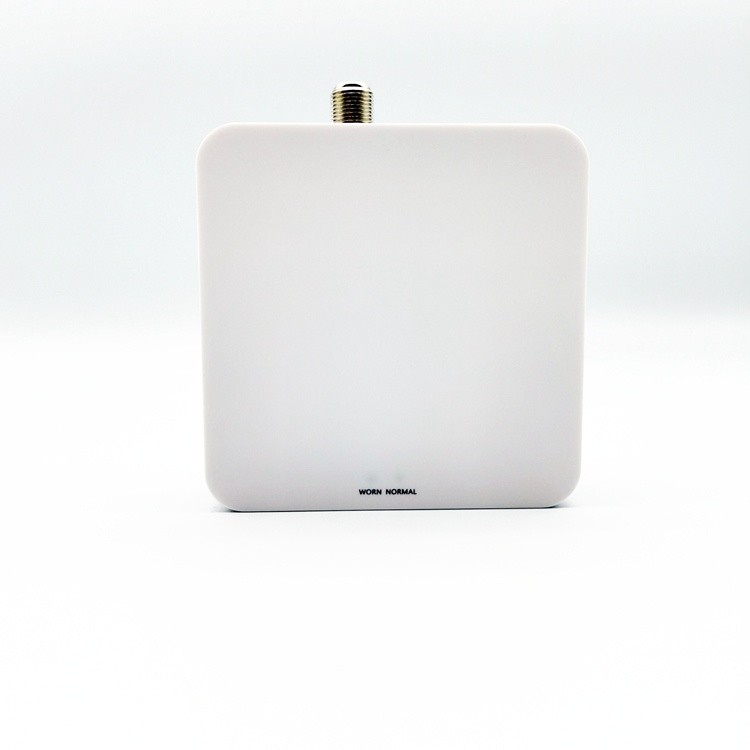

* هنگامی که سیگنال نوری وارد می شود (≥-18dBm) سپس در پانل روشن می شود، که نشان می دهد قسمت نوری به طور منظم کار می کند.سبز ((+2~-18dBm) و قرمز (<-18dBm).

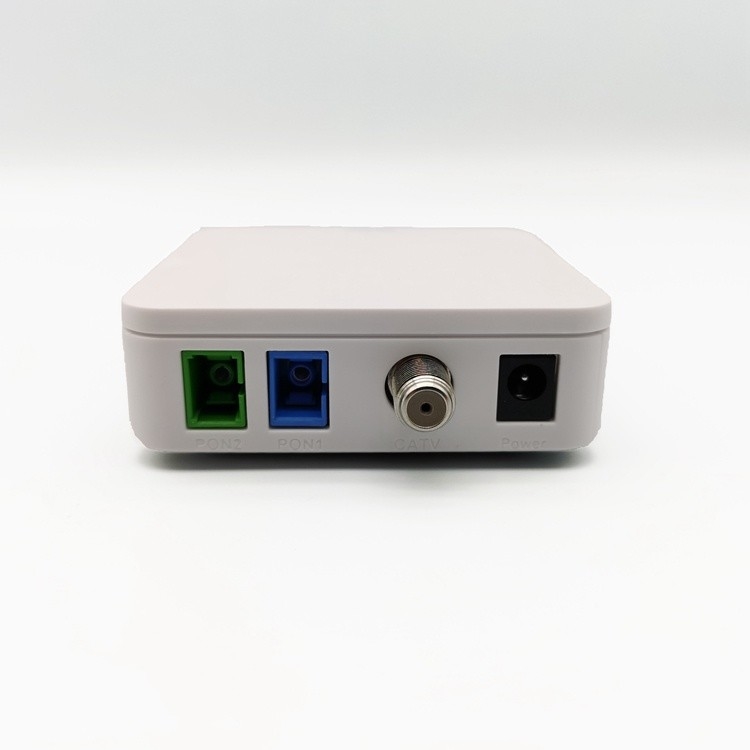

* ONU رابط اتصال 1310/1490/1550nm است، لطفا قبل از استفاده پوشش را بردارید.

ماده		واحد	WOR-1000W
ویژگی های نوری	طول موج ورودی	(nm)	1310/1490/1550
	طول موج خروجی	(nm)	1310/1490
	عملیات طول موج	(nm)	۱۵۴۰ تا ۱۵۶۰
	جدایی کانال	(dB)	≥40 ((1310/1490nm و 1550nm)
	پاسخ	(A/W)	≥0.9
	محدوده قدرت دریافت کنید	(dBm)	-18~-2
	از دست دادن انعکاس	(dB)	≥55
	فايبر لينکر	/	SC/APC
	پون لينکر	/	SC/UPC ((یا SC/APC)
ویژگی RF	پهنای باند/سطح	MHz/dB	47-1000/≤±1
	سطح خروجی	dBv	AGC: 82±1/(-2~--12dBm)
	از دست دادن انعکاس	دی بی	≥14 ((75Ω مقاومت مشخص)
	رابط خروجی RF	/	خروجی یک طرفه
	CNR/MER	دی بی	≥44/34 ((PAL-D 60CH،OMI3.8٪،-9dBm)
	CTB/CSO/HUM	دی بی	≥65/≥60/≥60 ((-1dBm دریافت)
سایر الزامات	عرضه برق/ مصرف برق	V/W	AC100~240V→DC5/5
	دمای کار و ذخیره سازی	oC	-35 ~ 50 / 40 ~ 75 ((رطوبت 5 ~ 90٪)
